校准一个平方根压力变送器
发布的 beamexcalibration2015年12月10日

我们经常收到关于校准平方根压力变送器的问题。最常见的问题是校准在零点处太容易失败。这是有原因的,我们来看看是什么原因。

首先,当我们谈论一个平方根压力变送器时,它意味着一个变送器没有线性传递函数,相反,它有一个平方根传递函数。当输入压力改变时,输出电流根据平方根公式变化。例如,当输入为0%时,输出为范围的0%,就像时一样 输入输出为100%。但当输入只有1%时,输出已经是10%,当输入是4%时,输出是20%。后面的图片生动地解释了这一点。

那么,为什么以及什么时候会使用这种发射器呢?当您用差压变送器测量流量时使用。如果你在管道中有某种形式的限制结构(孔/文丘里),流量越大,在该结构上产生的压力就越大。当流量增加时,压力不是线性增长,而是二次相关增长。

如果你想向控制室发送mA信号,你可以使用一个平方根压力变送器来补偿二次相关-因此,你有一个mA信号,与实际流量信号是线性的。您也可以使用线性压力变送器,并在DCS系统中进行转换计算,ISO-5167提供了更多指导。

那么,当你开始校准这种平方根发射器时呢?

当然,你可以通过注入一个已知的压力,以正常的方式校准它所述变送器的输入和测量mA输出。无论如何,你应该记住,当输入压力改变时,输出电流不会线性改变。相反,mA输出根据生根传递函数增长。这意味着在一开始,当输入为零,输出为4 mA时,传递函数非常陡峭。即使是最小的压力变化也会导致输出变化很大。我已经在下面的简单图中说明了这一点。红色曲线表示平方根发射机的传递函数,蓝色线表示线性发射机的函数。

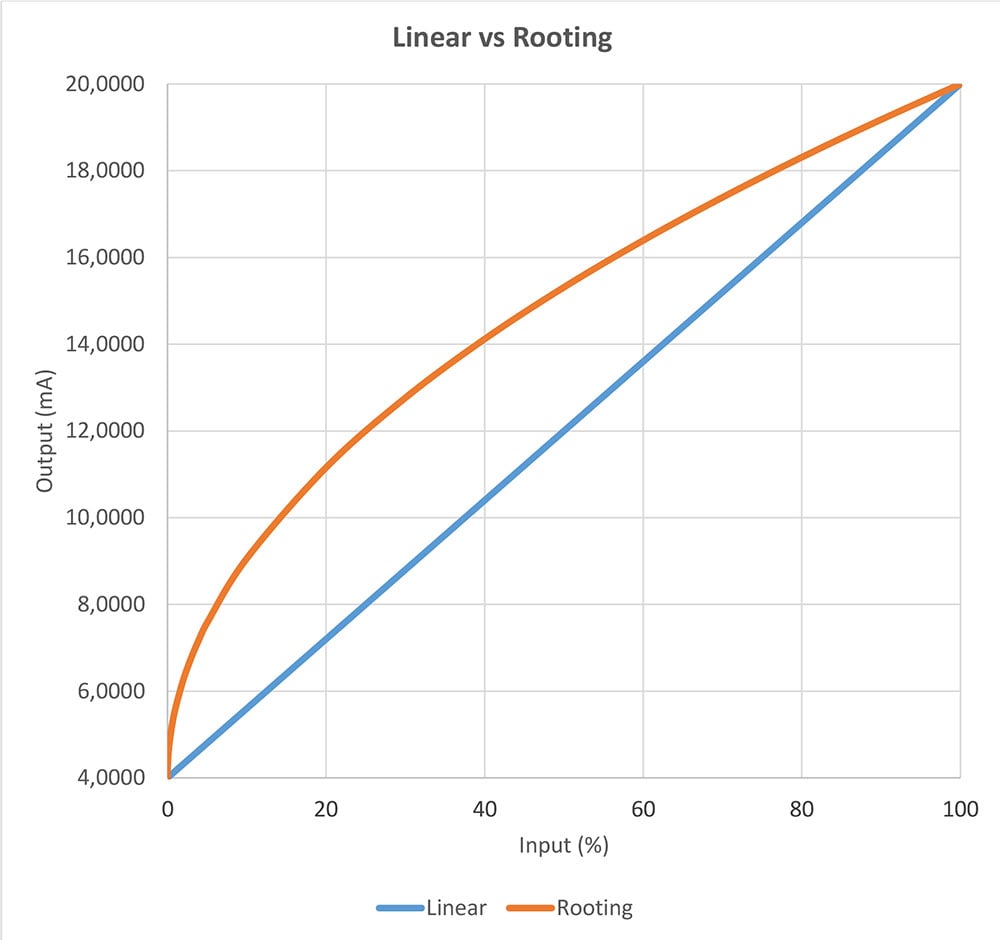

linear-vs-square-rooting图1。线性根与平方根根。

在实践中,这意味着如果您的输入压力测量波动只有一个或几个数字,输出应该改变很多,以便误差为零。发生的事情是,如果测量值 波动即使是最低有效位数,错误计算也会说这个点失败了。在实践中,几乎不可能使零点成为允许公差内的“通过”校准点。

那么该怎么办呢?为了校准,您应该简单地移动第一个校准点比输入范围的0%高一点。如果第一个校准点是在输入范围的5 - 10%,你已经走出了曲线最陡峭的部分,你可以得到合理的读数和误差计算。当然,您不会校准零点,但您的进程通常不会在零点运行要么。

我希望这个简短的解释对这个问题有所帮助,如果你需要任何进一步的解释,请告诉我!

敬启,
海基

2018年2月更新:

如何计算输出?

如何计算平方根压力变送器的输出mA一直存在一些问题。

下面是一个公式,你可以用来计算什么输出电流应该是在给定的输入点:

平方根压力变送器公式

地点:

O 理想的 为校准点(I)在测量输入处的理论输出值。
被测量的输入是校准点。
为输入0%时的理论输入值。
fs 为输入100%(满量程)时的理论输入值。
Ofs 为输出100%(满量程)时的理论输出值。
O 为输出0%时的理论输出值。
