仪器领域
植物的结构
植物结构级别字段:(*强制性的)
| 场 | 描述 |
|---|---|
| 的名字* | 植物结构节点名。 |
| 描述 | 植物结构节点的描述。 |
位置
职位级别字段:(*强制性的)
| 场 | 描述 | 马克斯字段长度(字符) |
|---|---|---|
| 位置标识* | 独特的位置标识符。也称为:标签或功能的位置。 | 65年 |
| 职位名称 | 可选的,长的名称字段 | 50 |
| 位置 | 位置信息 | 50 |
| 设备节点 | 掉下来的植物结构的选择 | - - - - - - |
注意!植物结构需要首先创建工具的观点。
设备
设备级字段:(*强制性的)
| 场 | 描述 | 马克斯字段长度(字符) |
|---|---|---|
| 设备ID* | 缺省情况下,位置ID值为设备ID。然而,这可以被覆盖。设备也可以有它自己的独立的惟一标识符。这可以帮助您从位置位置跟踪设备,循环在你的工厂。每个设备ID必须是唯一的。 | 65年 |
| 序列号 | 可选的,长的名称字段 | 25 |
| 设备制造商和模型 | 下拉列表的内容维护制造商和模型 | - - - - - - |
函数
函数级别字段(*强制性的)
| 场 | 描述 | 请注意 |
|---|---|---|
| 函数名* | 函数的名称。 | 字段长度:马克斯50个字符 |
| 输入数量* | 输入的数量(如。压力)。量列表中维护量和单位 | - - - - - - |
| 输入范围和单位* | 范围0%,范围100%,测量单元。单位过滤列表。根据数量的选择。单元列表中维护单位。 | 范围必须大于零 |
| 输入压力类型 | 下拉列表中,价值观:计,绝对和微分 | 只有当输入量=压力可见 |
| 输入传感器类型 | 可用温度传感器的列表 | 可见只有当输入量=温度。注意!这个列表包含了所有温度传感器Beamex支持的产品。但在校准器购买一些温度传感器是可选的。看到支持的传感器类型列表从每个校准器的小册子Beamex网站 |
| 输出的类别* | 下拉列表中选择所需的输出类别。的值列表可以从下面这个表中找到 | - - - - - - |
| 输出量* | 输入的数量(如。压力)。量列表中维护量和单位 | - - - - - - |
| 输出范围和单元* | 范围0%,范围100%,测量单元。单位过滤列表。根据数量的选择。单元列表中维护单位。 | 范围必须大于零 |
| 输出压力类型 | 下拉列表中,价值观:计,绝对和微分 | 可见只有当类别=模拟变量和输出量=压力 |
| 输出传感器类型 | 可用温度传感器的列表 | 可见只有当类别=模拟变量和输出量=温度。注意!这个列表包含了所有温度传感器Beamex支持的产品。但在校准器购买一些温度传感器是可选的。看到支持的传感器类型列表从每个校准器的小册子Beamex网站 |
| 触点类型* | 下拉选择一个适合你的最好的工具 | 可见只有当类别=开关 |
| 设置操作* | 设置动作的开关,打开或关闭。 | 可见只有当类别=开关 |
| 设置点* | 开关设定值 | 可见只有当类别=开关 |
| 重置点* | 开关复位点 | 可见只有当类别=开关 |
| 转化打开/关闭 | 有可能反转开关的打开/关闭状态指示。 | 可见只有当类别=开关 |
| 传递函数* | 定义输入和输出之间的相关性。创建一个可能性用户定义的传递函数。 | 不能用于开关。 |
输出类别字段值
| 价值 | 描述 |
|---|---|
| 模拟变量 | 可以测量值与参考设备,如电流或温度。 |
| 模拟读出 | 模拟指标(如压力表)和模拟录音机。 |
| 数字变量 | 如鹿发射机的数字读出,PV。 |
| 数字读出 | e。g设备与数字指标或显示。 |
| 开关状态 | 使用转换工具。 |
误差范围
误差范围标签领域:(*强制性的)
| 场 | 描述 | 请注意 |
|---|---|---|
| 错误的参考* |
|
默认值:仪器输出。 选择“预计输入”意味着计算输出误差预计(比例)的输入。在实践中,它是相同的值作为输入错误,但值的符号相反。 |
| 错误的单位* | 下拉选择:%的跨度,%的阅读和工程单位。 | 默认值:%的跨度 |
| 拒绝如果错误>常数 | 如果误差函数常数的拒绝。 | - - - - - - |
| 如果错误>相对拒绝 | 相对拒绝如果误差函数的一部分。 | - - - - - - |
| 误差范围——错误的决议 | 用于表示有多少小数点的错误吗 | 默认值:3小数 |
| 变化点单位 | 仪器范围可以分为多个子范围。子区间起点与变化点,单位可以将%的仪器,或工程单位。 | 只显示如果多个误差限制在使用。 |
| 变化点 | 值的误差范围的子区间的变化从一个到另一个地方。 | 只显示如果多个误差限制在使用。 |
| 重置错误乘数* | 给出错误限制设置点。精度要求重置点往往是较低的。使用这个乘数为重置点定义各自的限制。 | 可见只有过程分配给开关函数。 |
| 错误的方向——设置* | 值设置开关的名义设置点的方向。这个设置可以设置只有相关的错误方向用于错误计算。 选择的方向是: |
可见只有过程分配给开关函数。 |
| 错误的方向——重置* | 值设置开关的方向的名义重置点。这个设置可以设置只有相关的错误方向用于错误计算。 选择的方向是: |
可见只有过程分配给开关函数。 |
| 如果调整误差> | 如果超出这个极限,将推荐使用的移动设备用户调整仪器。 | 这个错误限制输入的比例拒绝如果错误限制。看到字段拒绝如果错误(常数)和拒绝错误(相对)。 |
| 不调整错误< | 如果最大误差低于这个值,不需要调整。 | 这个错误限制输入的比例拒绝如果错误限制。看到字段拒绝如果错误(常数)和拒绝错误(相对)。 |
| 调整错误< | 当调整,调整后的最大误差应低于这个值。 | 这个错误限制输入的比例拒绝如果错误限制。看到字段拒绝如果错误(常数)和拒绝错误(相对)。 |
| 误差范围的不对称扩张 | 下拉值:没有,积极的一面和消极的一面。积极的和消极的价值观,一个额外的乘数的值是必需的。 |
过程
过程选项卡:*强制性的)
| 场 | 描述 |
|---|---|
| 校准间隔和间隔单位* | 校准间隔校准。 注意!当收到通过的结果MC2 / MC4校准间隔单位总是更新为天! |
| 校准到期日期* | 下次校准日期。 |
| 校准点* | 两个选择:计算输入或输出 |
| 重复的格式* | 下拉值上,下,上下和定制 |
| 数量的点* | 校准点的数量。在仪器校准点值是平均分配的范围。请参阅下面的示例图片 |
| 校准点值 | 默认情况下,点值计算基于重复格式和数量的点。如果您修改任何点值,重复的格式改变自动定制。 |
| 指令 | 通过扩展点的细节,你可以提供具体指示点校准仪器的用户,当说点被校准。 |
| 在校准之前注意 | 一个文本字段用于编写信息的用户执行校准。在移动设备上支持这个特性,文本出现在校准时开始。 |
| 调整注意 | 一个文本字段用于编写信息的用户执行校准。在移动设备上支持这个特性,调整文本信息供用户查看。 |
| 校准后注意 | 一个文本字段用于编写信息的用户执行校准。在移动设备上支持这个特性,当校准结束前出现的文本。 |
例子:

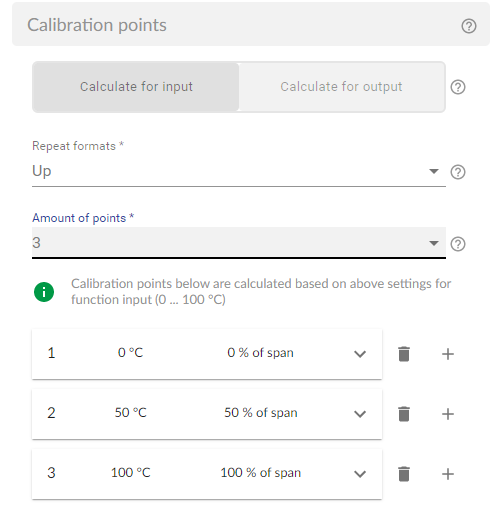

仪器已经0 - 100°C的范围内。3点和重复的格式设置为:

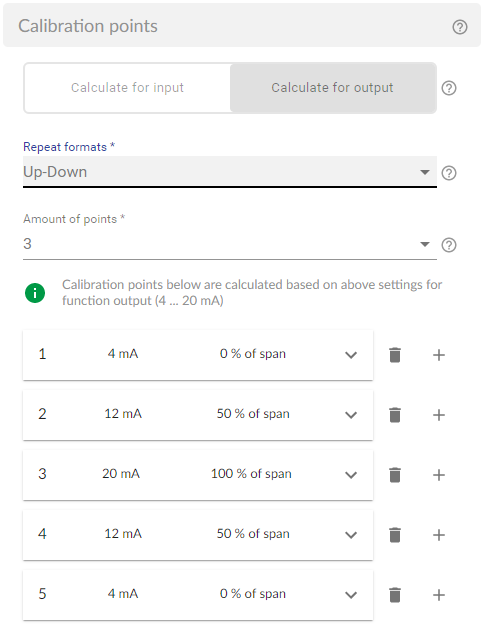

3点和重复上下格式设置:
